Thông tin chi tiết

ứng dụng:	Hệ thống ngân hàng, hệ thống POS thương mại, hệ thống kiểm soát truy cập và hệ thống quản lý thành v	kết nối:	USB
Vật chất:	ABS	Trọng lượng:	121g
Kích thước:	140mm * 43,5mm * 41,5mm	Nhiệt độ làm việc:	-20 ° c ~ 60 ° c
Làm nổi bật:	đầu đọc thẻ pos , đầu đọc rfid không tiếp xúc

Mô tả sản phẩm

Giới thiệu sản phẩm:
Thiết bị đầu cuối đọc sọc từ tính bằng tay là một thiết bị đọc có độ tin cậy cao để đọc thông tin về dải từ trong các lĩnh vực thương mại như hệ thống ngân hàng, hệ thống POS thương mại, hệ thống kiểm soát truy cập tham dự và hệ thống quản lý thành viên. Với lời nhắc kép về ánh sáng và âm thanh, mức tiêu thụ điện năng thấp, ngoại hình đẹp và khả năng tương thích mạnh mẽ, nó có thể tự động xác định thẻ từ có mật độ và tiêu chuẩn khác nhau. Thích hợp cho nhiều môi trường hệ thống, có thể được trang bị nhiều loại máy vi tính, thiết bị đầu cuối và máy POS. Nhiều bản nhạc (bản nhạc thứ 1 đến thứ 3) có thể được đọc đồng thời. Sản phẩm rất đơn giản và thuận tiện để kết nối với môi trường hệ thống PC, không cần nguồn điện bên ngoài. Bạn có thể lấy nguồn trực tiếp từ USB.

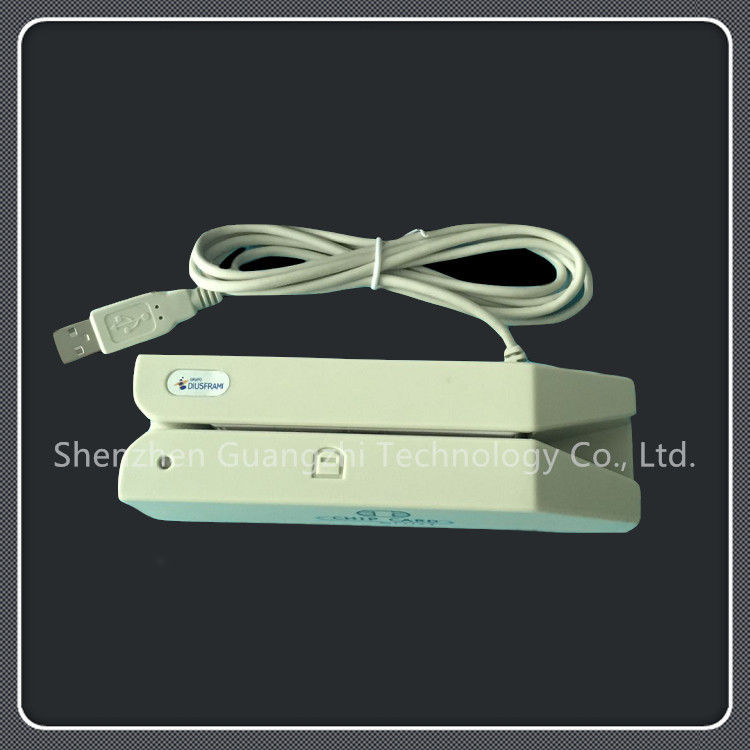

Bản đồ vật lý của sản phẩm:

Thông số kỹ thuật:

Tiêu chuẩn thẻ từ	ISO7811 / 7812
Kích thước sản phẩm	140mm * 43,5mm * 41,5mm
Độ dày thẻ	0,76 mm ± 0,08 mm
Phương pháp đọc thẻ	F2F
Tốc độ quẹt thẻ	10-150cm / giây (4-60 inch / giây)
Mật độ ghi âm	TK1 = 210 TK2 = 75 TK3 = 210 (BPI
Điện áp cung cấp	Sức mạnh giao diện USB, DC5V ± 5%
Biến động cung cấp điện	Tối đa 50mVp-p
Hiện hành	65mA (tối đa)
Cân nặng	RC4100≈190g; HRC4200≈100g
Đầu đời	500.000 lần
Theo dõi chiều rộng	1,5mm
Vị trí điều hành	trong nhà
Phương thức giao diện	USB
Xuất hiện	Chỉ báo 1: Đèn LED xanh lục, đèn báo cho biết đọc thẻ chính xác
	2: Đèn LED đỏ, đèn báo lỗi đọc thẻ

Nhu cầu môi trường:

Nhiệt độ làm việc	-20 ~ 50 ° C
Độ ẩm hoạt động	20% 90% rh
Nhiệt độ lưu trữ	-30 70oC
Độ ẩm lưu trữ	0% 95% rh

Cách sử dụng:

Kết nối USB với giao diện USB của PC và vuốt thẻ từ hoặc sổ tiết kiệm của người dùng dọc theo hướng nhận dạng của sản phẩm để đọc dữ liệu trên thẻ từ hoặc sổ tiết kiệm.

Định dạng dữ liệu:
Sau khi đọc dữ liệu dải từ thành công, nó được gửi đến máy tính theo định dạng sau:

SS	Dữ liệu thẻ từ	ES	CR	TK
%	DỮ LIỆU	?	0x0đ	Bản nhạc đầu tiên
;	DỮ LIỆU	?	0x0đ	Ca khúc thứ hai
+	DỮ LIỆU	?	0x0đ	Ca khúc thứ ba

Định dạng dữ liệu đề cập đến dữ liệu của thẻ từ đường sắt thứ nhất, thứ hai và thứ ba được truyền từ thiết bị đến máy tính sau khi thẻ được quẹt. CHƯƠNG TRÌNH SET có thể được sử dụng để cấu hình các tham số để đáp ứng các yêu cầu ứng dụng khác nhau.

Chương trình cài đặt tham số:
Chương trình thiết lập tích hợp chức năng mô hình của giao diện bàn phím USB và chọn giao diện 'bàn phím' trên giao diện của chương trình;

1. Trong giao diện, Bộ nhớ đệm một lượt, Một hai bản nhạc và Bộ ba bài hát ở phía trước () có nghĩa là thiết bị sẽ trả lại dữ liệu trên bản nhạc tương ứng trên thẻ từ sau khi thẻ được quẹt. Ngược lại, thiết bị không trả về dữ liệu trên bản nhạc tương ứng.
2 ngược lại, không thêm 0x0D sau dữ liệu theo dõi tương ứng.
3. 'Buzzer' select (), thiết bị sẽ có âm báo sau khi quẹt thẻ, bộ rung thành công sẽ phát ra và thiết bị sẽ phát ra âm thanh ba lần. Nếu bạn không chọn nó, thiết bị sẽ không có dấu nhắc âm thanh sau khi quẹt thẻ.
4. 'Lựa chọn Suffixes' (), tiền tố dữ liệu theo dõi đầu tiên là '%' hậu tố là '? ', tiền tố theo dõi thứ hai': ', hậu tố'? ', tiền tố theo dõi thứ ba' + ', hậu tố'? '. Nếu không được chọn, dữ liệu được thiết bị trả về sẽ không có dữ liệu hậu tố.
5. 'Kết nối' có nghĩa là kết nối với thiết bị thông qua cổng giao tiếp 'Cổng bàn phím USB'. Nút 'Cài đặt' sẽ không hoạt động cho đến khi chương trình được kết nối.
6. Nút 'Cài đặt', máy tính sẽ chuyển các thông số được định cấu hình trên giao diện sang thiết bị. Thiết bị được lưu trữ (với bộ nhớ flash, bạn không cần phải định cấu hình các tham số một lần, thiết bị sẽ được thực hiện theo cấu hình cuối cùng). Ngay lập tức làm theo các quy tắc mới.

Nguồn gốc:	Shenzhen, Trung Quốc
Hàng hiệu:	guangzhi
Chứng nhận:	CE、FCC、RoHS
Số mô hình:	GZ-K002023-40

Số lượng đặt hàng tối thiểu:	1pcs
Giá bán:	To be quoted
chi tiết đóng gói:	Kích thước gói sản phẩm riêng lẻ: 235 * 150 * 50mm, Kích thước thùng carton: 482 * 320 * 275;
Thời gian giao hàng:	10-20 ngày làm việc
Điều khoản thanh toán:	T / T, Paypal
Khả năng cung cấp:	100000pcs

Hướng dẫn sử dụng đầu đọc thẻ Rfid USB, đầu đọc thẻ Pos có độ tin cậy cao

đầu đọc thẻ pos

đầu đọc rfid không tiếp xúc

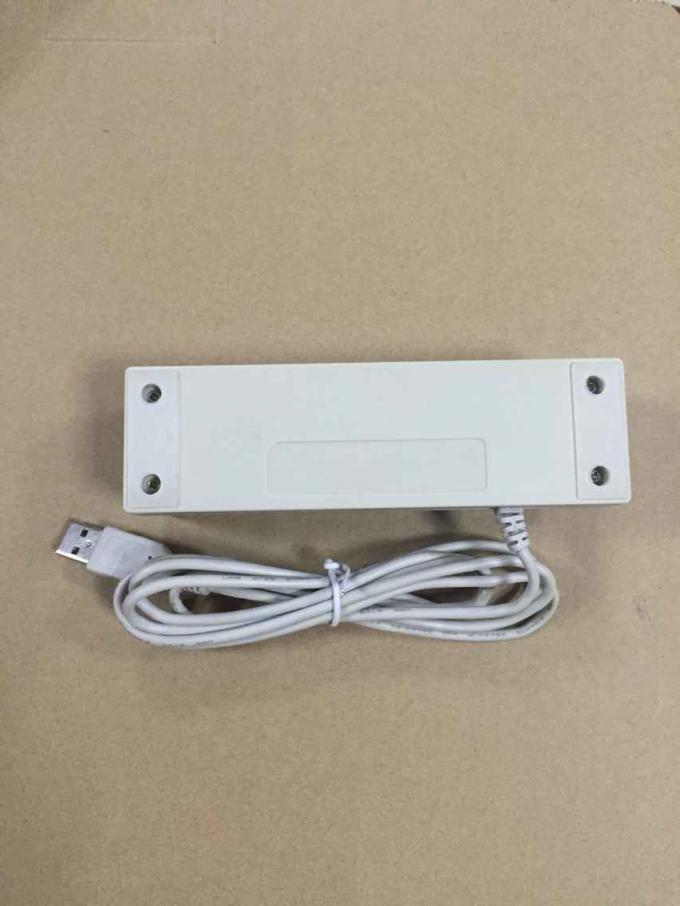

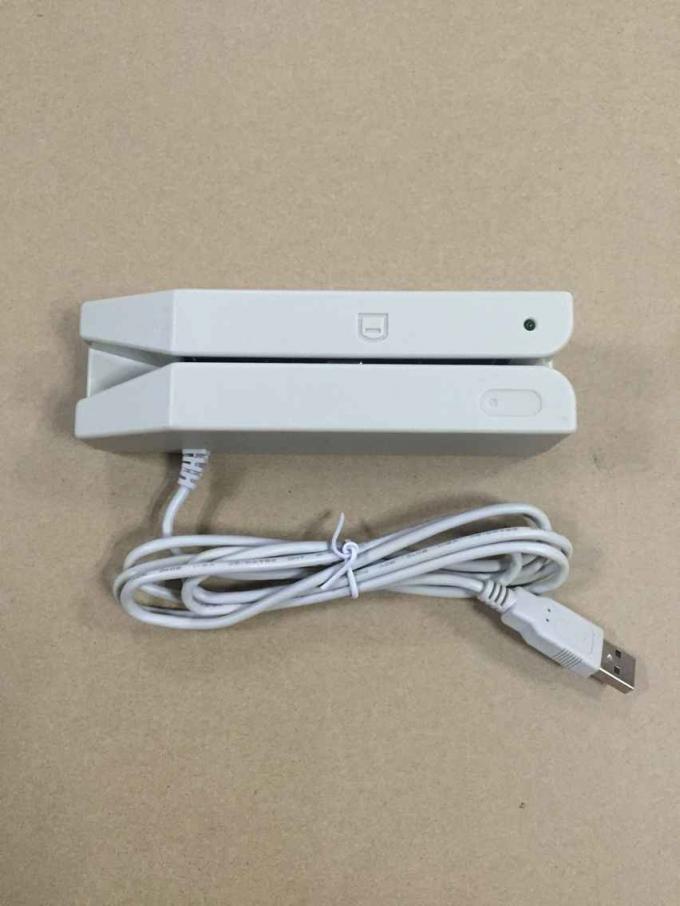

Bản đồ vật lý của sản phẩm:

Thông số kỹ thuật:

Tiêu chuẩn thẻ từ

ISO7811 / 7812

Kích thước sản phẩm

140mm * 43,5mm * 41,5mm

Độ dày thẻ

0,76 mm ± 0,08 mm

Phương pháp đọc thẻ

F2F

Tốc độ quẹt thẻ

10-150cm / giây (4-60 inch / giây)

Mật độ ghi âm

TK1 = 210 TK2 = 75 TK3 = 210 (BPI

Điện áp cung cấp

Sức mạnh giao diện USB, DC5V ± 5%

Biến động cung cấp điện

Tối đa 50mVp-p

Hiện hành

65mA (tối đa)

Cân nặng

RC4100≈190g; HRC4200≈100g

Đầu đời

500.000 lần

Theo dõi chiều rộng

1,5mm

Vị trí điều hành

trong nhà

Phương thức giao diện

USB

Xuất hiện

Chỉ báo 1: Đèn LED xanh lục, đèn báo cho biết đọc thẻ chính xác

2: Đèn LED đỏ, đèn báo lỗi đọc thẻ

Nhu cầu môi trường:

Nhiệt độ làm việc

-20 ~ 50 ° C

Độ ẩm hoạt động

20% 90% rh

Nhiệt độ lưu trữ

-30 70oC

Độ ẩm lưu trữ

0% 95% rh

Cách sử dụng:

Kết nối USB với giao diện USB của PC và vuốt thẻ từ hoặc sổ tiết kiệm của người dùng dọc theo hướng nhận dạng của sản phẩm để đọc dữ liệu trên thẻ từ hoặc sổ tiết kiệm.

Định dạng dữ liệu: Sau khi đọc dữ liệu dải từ thành công, nó được gửi đến máy tính theo định dạng sau:

SS

Dữ liệu thẻ từ

ES

CR

TK

%

DỮ LIỆU

?

0x0đ

Bản nhạc đầu tiên

;

DỮ LIỆU

?

0x0đ

Ca khúc thứ hai

+

DỮ LIỆU

?

0x0đ

Ca khúc thứ ba

Chương trình cài đặt tham số: Chương trình thiết lập tích hợp chức năng mô hình của giao diện bàn phím USB và chọn giao diện 'bàn phím' trên giao diện của chương trình;

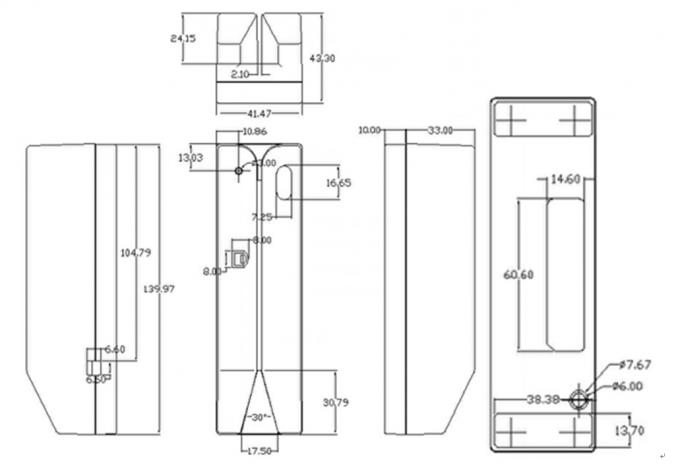

Sơ đồ xuất hiện:
