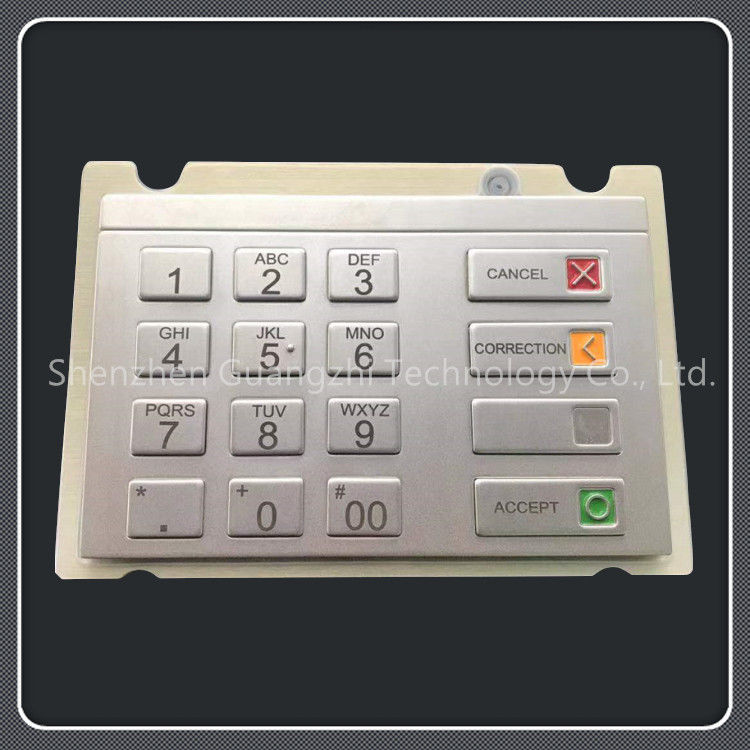

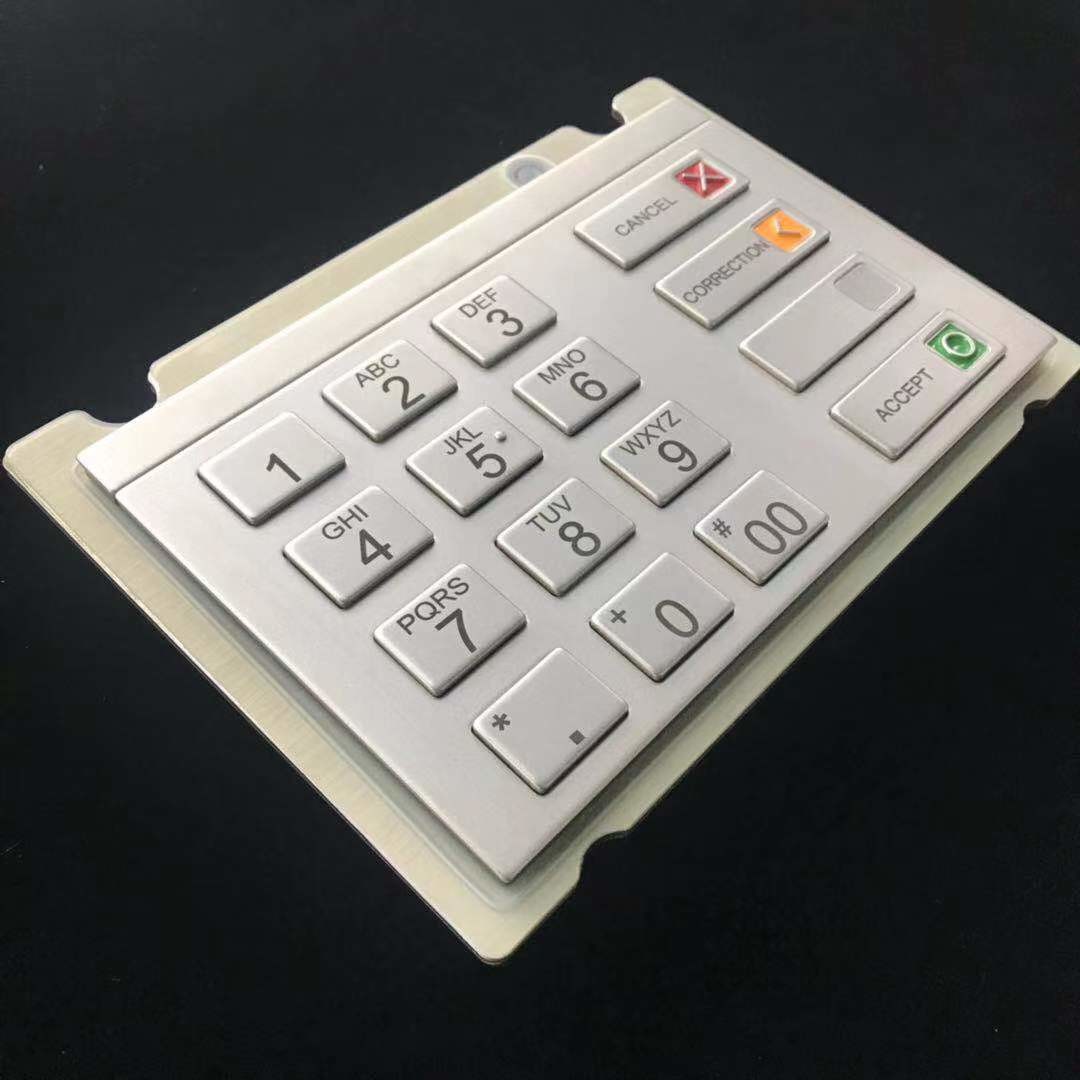

Bàn phím mã hóa ATM bằng thép không gỉ, chip bảo mật nhúng Giao diện USB

1. Giới thiệu

P7 được thiết kế và sản xuất theo tiêu chuẩn chip an ninh công nghiệp cấp cao nhất và hoàn toàn tuân thủ các yêu cầu chứng nhận an ninh tài chính trong nước và quốc tế ở mức cao nhất. Với cơ chế phát hiện xâm nhập - chống khoan (xâm nhập), chống tháo rời, chống thay thế, v.v., nó có thể giúp mật khẩu của người dùng an toàn hơn nhiều. Sản phẩm này có thể được sử dụng rộng rãi trong tài chính, viễn thông, quốc phòng và các lĩnh vực khác; nó cũng có thể ngăn chặn kẻ tấn công bất hợp pháp giả mạo thông tin của người dùng.

2. Đặc điểm vật lý

Kích thước 2.1

• Kích thước:

  • L × W × H: 176 mm × 121,5mm × 31mm

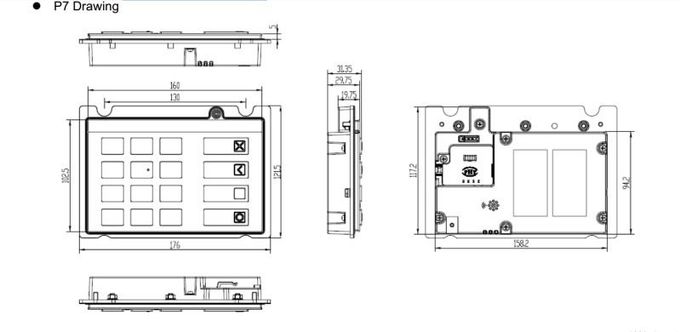

Vẽ P7

2.2 Bộ xử lý và bộ nhớ

Bộ xử lý:

Lõi bộ xử lý ARM® Cortex® M3

Tần số hoạt động lõi 60 MHz thông qua PLL

Ký ức:

Mã không gian: 512 Kbyte

Không gian dữ liệu: 96 Kbyte

2.3 Đầu nối

thiết bị kết nối USB

P7 áp dụng ổ cắm tiêu chuẩn của B Biêu cho giao diện USB.

P7 là thiết bị tương thích USB2.0 tốc độ đầy đủ được hỗ trợ trên xe buýt. Yêu cầu tiêu thụ tối đa hiện tại của EPP là 500mA khi sử dụng giao diện này.

Bài tập kết nối USB như sau:

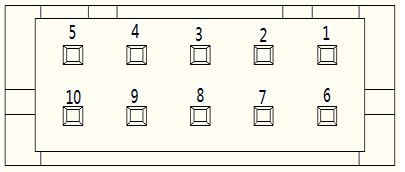

Đầu nối FDK

P7 cung cấp đầu nối FDK để hỗ trợ bàn phím chức năng 8 phím. Đầu nối đến từ ZEQAN-TECH (Mã sản phẩm: A2023-2X05A).

3.Sản phẩm

3.1 Đặc điểm môi trường

Nguồn điện: 4.0V ~ 5.50V, 500mA (Nguồn bus USB)

Phạm vi nhiệt độ hoạt động: -25 ° C ~ + 65 ° C

Phạm vi nhiệt độ lưu trữ: -30 ° C ~ + 70 ° C

Phạm vi nhiệt độ vận chuyển: -30 ° C ~ + 70 ° C

Độ ẩm tương đối hoạt động: 5% ~ 95% rh không ngưng tụ

Lưu trữ Độ ẩm tương đối: 5% ~ 98% rh không ngưng tụ

Vận chuyển Độ ẩm tương đối: 5% ~ 98% rh không ngưng tụ

Độ cao hoạt động tối đa: 3000 mét

3.2 Kiểm tra và chứng chỉ

Bảo vệ phun nước / bụi: IP65

Tuân thủ RoHS

MTBF: Min.100.000 giờ với 100.000 giao dịch mỗi năm

EMI / EMP EN55032 / A cho phát thải

EN55024 cho miễn dịch

IEC61000-4-2 Cấp 4 cho ESD (Liên hệ: ± 8KV; Không khí: ± 15KV)

Bán lẻ theo tiêu chuẩn IEC / EN 61000-4-4: 3 cho Burst (2kV trên đường dây điện, 1kV trên đường dữ liệu)

Giấy chứng nhận:

CE

CB

PCI 4.X

PTS2.X

GUOMI

3.3 Hiệu suất gõ phím

Xóa lực chuyển đổi: 2,5N ± 0,4

Lực phím số: 3,5N ± 0,7 (Trung tâm); 2,5N ± 0,5 (Cạnh)

Lực phím chức năng: 7.0N ± 1.0 (Trung tâm); 3.0N ± 0.5 (Cạnh dài)

Tuổi thọ của khóa: 2.000.000 chu kỳ tối thiểu @ 5N

3.4 Hiệu suất pin

Tuổi thọ pin @ 25ºC (không tải):> 10 năm

Tuổi thọ pin @ 25ºC (có tải):> 5 năm

4. Tính năng phần mềm

4.1 Định dạng khối pin

IBM 3624

ANSI

ISO0

ISO1

ISO3

4.2 Cập nhật chương trình cơ sở

Hỗ trợ phần mềm xác thực được cập nhật và duy trì cấu hình thiết bị và giá trị khóa.

4.3 Thuật toán

Mã hóa / giải mã DES / TDES (ECB / CBC)

Cặp khóa SM2 được tạo

Mã hóa / giải mã SM2

Ký / xác minh SM2

Băm SM3

Mã hóa / giải mã SM4 (ECB / CBC)

Tính toán MAC / TDES / SM4

4.4 Phát hiện loại bỏ ủy quyền

4.5 Tạo dữ liệu ngẫu nhiên

4.6 Sửa đổi bố cục bàn phím

4.7 Nhập bản rõ / nhập mã PIN

4.8 Nhập mật khẩu / Nhập khóa chính

4.9 Hỗ trợ XFS 3.3 (Tiện ích mở rộng cho dịch vụ tài chính)

4.10 Hỗ trợ chẩn đoán trạng thái thiết bị bằng đèn báo

4.11 Môi trường phần mềm

Chạy trong WINXP và WIN7 tất cả các phiên bản và được công nhận là thiết bị HID (Thiết bị giao diện con người).
