Tên sản phẩm: Bàn phím mã hóa kim loại

Mẫu sản phẩm: GZ-B009026G

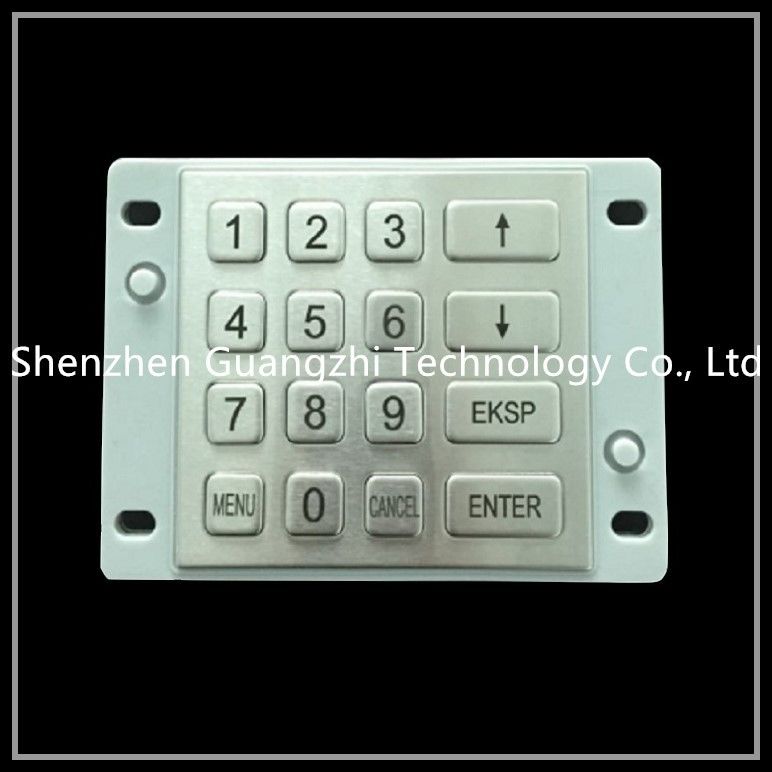

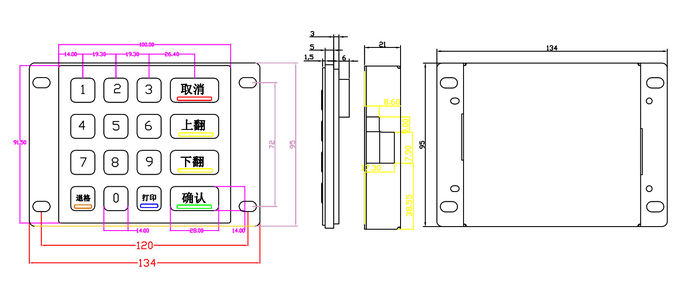

Thông số sản phẩm: 100 * 91,5mm

1. Sơ lượt

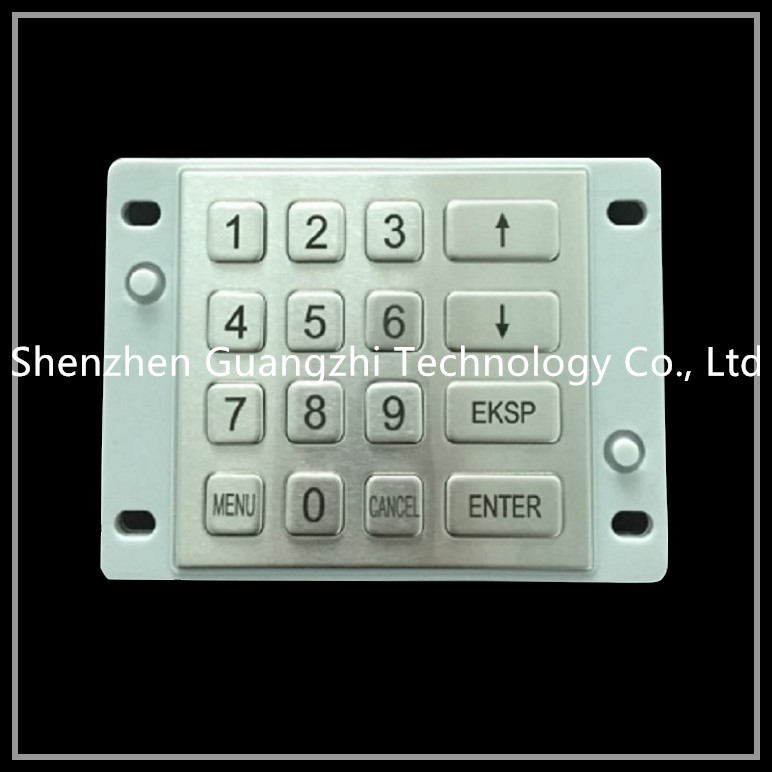

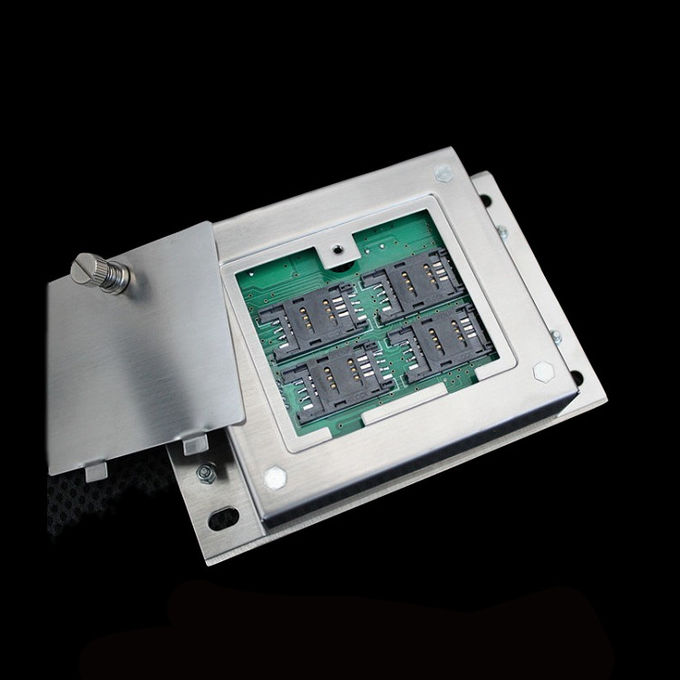

Sản phẩm này là bàn phím mật khẩu kim loại với 4 chức năng thẻ PSAM. Với các chức năng DES và 3DES,

Hỗ trợ thẻ PSAM tuân thủ giao thức ISO7816, t = 0 và T = 1

2 chỉ số hiệu suất

2.1 thông số truyền thông

Giao diện truyền thông nối tiếp chuẩn RS232. 1 bit bắt đầu, 1 bit stop.

Tốc độ truyền thông tùy chọn: 9600 bps.

Định dạng dữ liệu tùy chọn: n, 8, 1

2.2 đặc điểm kỹ thuật và tốc độ hoạt động

Phù hợp với thông số kỹ thuật của Ngân hàng Nhân dân Trung Quốc.

Tốc độ mã hóa và giải mã <1 giây.

Hiệu suất điện 2.3

Nguồn điện: Nguồn DC DC + 5V.

Công suất tiêu thụ: dưới 1W ở trạng thái làm việc và dưới 200MW ở trạng thái không hoạt động.

Giữ phím mất điện: khi nguồn điện bị cắt ngay lập tức và trong một thời gian dài, dữ liệu bộ nhớ sẽ không bị mất.

2.4 tính chất cơ học

Tuổi thọ chính: hơn 200000 lần.

Áp suất chính: 3N (n).

Phím hành trình: 0,45mm.

Vật liệu chính: thép không gỉ.

Chất liệu panel: thép không gỉ.

Nhân vật bề mặt chính: chữ laser và sơn mạnh mẽ.

2.5 khả năng thích ứng môi trường

Nhiệt độ làm việc: - 10oC ~ + 40oC độ ẩm tương đối: 40-90% (trong điều kiện bình thường).

Nhiệt độ lưu trữ: - 30oC ~ + 55oC độ ẩm tương đối: 20-95% (không ngưng tụ).

Áp suất khí quyển: 60-106 kPa.

Độ tin cậy 2,6

MTBF> 20000h, MTTR <30 phút.

3 lệnh bàn phím

Định dạng lệnh: 02h + <ln> + <CMD> + <data> + <BCC>

Định dạng trả về: 02h + <ln> + <st> + <data> + <BCC>

Ln - đại diện cho số byte của CMD và dữ liệu hoặc ST và dữ liệu.

CMD - từ khóa lệnh.

Dữ liệu - dữ liệu thông tin trao đổi.

BCC - byte độc ​​quyền hoặc tổng kiểm tra từ ln đến dữ liệu.

ST - giải thích như sau:

04H - lệnh được thực hiện thành công

15h - tham số lệnh sai

80h - lỗi hết thời gian

A4H - lệnh có thể được thực thi thành công, nhưng khóa chính không hợp lệ

B5h - lệnh chính và khóa không hợp lệ

E0h - lệnh không hợp lệ

FXH - lỗi tự kiểm tra:

X = 0 CPU sai

X = 1 SRAM sai

Bàn phím X = 2 có lỗi ngắn mạch

X = 3 lỗi cấp độ nối tiếp

X = 4 lỗi thẻ CPU

X = 6 lỗi chính

X = 7 linh tinh. lỗi

3.1 lấy số phiên bản sản phẩm và các thông số khác.

Lệnh: 02h + 01h + 30h + <BCC>

Trả lại: 02h + <ln> + <st> + <data> + <BCC>. St có thể là 04H, 15h, e0h, F0H. F0H chỉ ra rằng chip e2rom chưa được cài đặt.

Mô tả: data = ver + Sn + rechang, trong đó VER là số phiên bản 16 byte (mã ASCII), 4 byte đầu tiên (BCD) của Sn là số sê-ri sản xuất, 4 byte cuối cùng đều là "00" (nếu có một chip thuật toán mã hóa, nó là số của nó) và rechang là thời gian sạc 2 byte (yêu cầu hỗ trợ phần cứng).

3.2 tự kiểm tra lại chương trình, phím không bị xóa.

Lệnh: 02h + 01h + 31h + <BCC> (02h + 02h + 31h + 38h + BCC có thể khởi động lại 8 phím chính trong bàn phím thành 38h)

Mô tả: sau khi tự kiểm tra bàn phím, nếu khóa chính hợp lệ (16 phím chính được xác minh bởi BCC), bộ rung sẽ đổ chuông một lần và trạng thái tự kiểm tra ở St.

Trả lại: 02h + 01h + <st> + <BCC>. St có thể là 04H, 15h, e0h, FXH.

3.3 cài đặt khóa chính (ngoại trừ chế độ thẻ Sam).

Lệnh: 02h + 0ah + 32H + <m> + <TMK> + <BCC>

Mô tả: số khóa chính m là 1 byte (00-0fh) và 16 khóa chính TMK là 8/16/16 byte (tương ứng với các chế độ chip, 3DES và chip tương ứng). Nếu số khóa chính m là 1 byte (41-4fh), thì nó cần được giải mã và lưu với khóa chính gốc của cùng một số.

Trả lại: 02h + 01h + <st> + <BCC>. St có thể là 04H, 15h, A4H, b5h, C4H, d5h, E0. 04H chỉ ra rằng khóa chính đã được tải.

3.4 cài đặt phím làm việc (ngoại trừ chế độ thẻ Sam).

Lệnh: 02h + 0Bh + 33H + <m> + <n> + <WP> + <BCC> cexttext WP là 8 byte

Mô tả: mã hóa khóa làm việc WP là 8/16/24 byte (tương ứng với các chế độ chip, 3DES và chip tương ứng).

Trả lại: 02h + 01h + <st> + <BCC>. St có thể là 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Lưu ý: khóa làm việc số n (00-03h) được sử dụng để mã hóa khóa làm việc WP bằng khóa chính số m (DES / 3DES). Sau khi bàn phím mật khẩu được giải mã, vùng phím làm việc WP được lưu cho lệnh mã hóa và giải mã của dữ liệu bàn phím sau.

Số thẻ 3,5 hoặc số tài khoản được cài đặt (để mã hóa lo lắng9.8)

Lệnh: 02h + 0dh + 34h + <thẻ-no> + <BCC>

Mô tả: số thẻ hoặc thẻ tài khoản-no là mã số ASCII 12 byte.

Trả lại: 02h + 01h + <st> + <BCC>. St có thể là 04H, 15h, C4H, d5h, e0h.

3.6 bắt đầu mã hóa bàn phím mật khẩu

Lệnh: 02h + 06h + 35h + <pin-l + <dist-md> + <jm-md> + <ts-md> + <thời gian chờ> + <BCC>

Mô tả: bảng sau

Chức năng: tự động bật bàn phím và cho phép nhập phím sau khi được nhắc. Khi nhập, cần phải đánh giá độ dài của mật khẩu đầu vào so với pin-l, nếu nó nhỏ hơn pin-l

Nhưng nếu có khóa xác nhận hoặc pin-l không cần khóa xác nhận, thì nó cần được bổ sung 00 / FFH thành bội số nguyên có độ dài 8 byte. Theo chế độ mã hóa, liệu hoạt động của thông tin nhận dạng thẻ-no và pin có cần thiết hay không (theo ansix9.8 hoặc ISO 9564 hoặc ibm3624 trong quá trình vận hành khối pin), sau đó thao tác mã hóa mật khẩu được thực hiện và cuối cùng là dữ liệu được trả về được lưu trong bộ đệm cho đến khi nhận được lệnh mật khẩu. Nếu bạn thoát sau khi hết thời gian, sẽ không có bản mã nào ở trạng thái được trả về.

Trả lại: 02h + 01h + <st> + <BCC>. St có thể là 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Mã hóa dữ liệu 3.7 (ngoại trừ chế độ thẻ Sam).

Lệnh: 02h + 09 + 36h + <chuỗi> + <BCC>

Mô tả: mã hóa chuỗi ký tự 8 byte bằng khóa làm việc hiện tại (DES / 3DES). Thực hiện mã hóa mật khẩu và trả lại dữ liệu bản mã.

Trả về: 02h + 09h + <st> + <chuỗi bản mã> + <BCC> St có thể là 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Giải mã dữ liệu 3,8 (trừ chế độ thẻ Sam).

Lệnh: 02h + 9 + 37h + <chuỗi bản mã> + <BCC>

Mô tả: giải mã chuỗi mã hóa 8 byte bằng khóa làm việc hiện tại (DES / 3DES). Thực hiện thao tác giải mã mật khẩu và trả lại dữ liệu văn bản rõ ràng.

Trả lại: 02h + 09h + <st> + <chuỗi văn bản thuần túy> + <BCC>. St có thể là 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3.9 lấy chuỗi số sê-ri sản phẩm

Lệnh: 02h + 01h + 38h + <BCC>

Trả lại: 02h + 09h + <st> + <chuỗi số sê-ri> + <BCC>. St có thể là 04H, 15h, e0h.

Lưu ý: chuỗi số thứ tự là 8 byte. Có một byte cho năm (hai bit cho mã BCD), một byte cho tháng (hai bit cho mã BCD) và hai byte cho số sê-ri sản xuất (bốn bit cho mã BCD). Bốn byte cuối cùng là bốn 00h khi không có chip thuật toán mã hóa.

3.10 chuỗi hiển thị

Lệnh: 02h + <ln> + 39H + <chuỗi> + <BCC>.

Mô tả: không được hỗ trợ.

Trả lại: 02h + 01h + <st> + <BCC>. St có thể là 04H, 15h, e0h.

Lưu ý: mã ký tự tiếng Trung được mã hóa theo phông chữ bàn phím mật khẩu và số ký tự phải được hiển thị bằng bàn phím mật khẩu. Nếu không có phần chuỗi của bảng sẽ xóa màn hình.

3.11 Thao tác dữ liệu Mac (ngoại trừ chế độ thẻ Sam)

Lệnh: 02h + 09h + 41h + <chuỗi> + <BCC>

Mô tả: sử dụng khóa làm việc MAC hiện tại (DES / 3DES) để tính toán chuỗi ký tự 8 byte. Trả về dữ liệu chuỗi MAC.

Trả lại: 02h + 09h + st + <chuỗi MAC> + <BCC> St có thể là 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3.12 truy cập mật khẩu trong bàn phím (ngoại trừ chế độ thẻ Sam)

Lệnh: 02h + 01h + 42h + <BCC>

Mô tả: trả về bản mã được mã hóa trước đó trong bộ đệm và tắt trạng thái mật khẩu để khôi phục trạng thái ban đầu.

Trả lại: 02h + 0eh + <st> + <cexttext> + <CN> + <Sn> + <BCC>. St có thể là 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Lưu ý: cn là số thứ tự hoạt động 1 byte, với một mật khẩu được thêm cho mỗi thao tác. SN là số sê-ri duy nhất của chip mật mã 4 byte. Mã pin chỉ cho phép các phím số 0-9, phím xóa và phím xác nhận. Mã pin không thể được sử dụng cho các phím chức năng khác, nhưng mã gốc sẽ được gửi ra nếu bàn phím được mở trước khi khởi động.

3.13 kích hoạt phím làm việc (ngoại trừ chế độ thẻ Sam).

Lệnh: 02h + 03h + 43h + <m> + <n> + <BCC>

Mô tả: kích hoạt khóa chủ số m với khóa công việc số n làm khóa công việc hiện tại Khóa làm việc hiện tại được chỉ định cho tất cả các hoạt động mật khẩu trong tương lai. Nếu khóa chính được sử dụng làm khóa làm việc hiện tại, chỉ cần tham số M (00-0fh), không liên quan gì đến n (00-03h). Xem giải thích lệnh B.16.

Trả lại: 02h + 01h + <st> + <BCC>. St có thể là 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3.14 gửi lại nhân vật

Lệnh: 02h + 02h + 44h + <Chr> + <BCC>

Mô tả: bàn phím mật khẩu sẽ ngay lập tức trả về các ký tự nhận được.

Trả lại: 02h + 02h + <st> + <Chr> + <BCC>. St có thể là 04H, 15h, C4H, d5h, E0. Chr đại diện cho một ký tự ASCII.

3.15 gửi bàn phím chuyển đổi và âm thanh phím

Lệnh: 02h + 02h + 45h + <CTL> + <BCC>

Mô tả: bật / tắt bàn phím mật khẩu, bật / tắt âm thanh (BZ). Khi bàn phím mở, một khi có phím áp suất, nó sẽ chủ động gửi mã giá trị khóa. Nếu âm thanh của nút (BZ) cũng bật, nó sẽ phát ra khi nhấn nút. Ngoài ra còn có các cài đặt tham số truyền thông.

Trả lại: 02h + 01h + <st> + <BCC>. St có thể là 04H, 15h, C4H, d5h, E0.
