2636 2633 2634 2637 Chip mạch tích hợp cho chuột có dây

Tên chip: Chip chuột quang
Mẫu chip chuột: GZ-P001-KA2B
Mô tả sản phẩm chip chuột có dây: KA2.B là chip chuột quang tích hợp cao với giao tiếp USB, nó sử dụng công nghệ sản xuất tiên tiến hơn và độ nhạy tốt hơn.Nó có thể thay thế các chip 2636, 2633, 2634 và 2637.
Ứng dụng sản phẩm: chuột quang USB có dây;

Sơ đồ bố trí chân chip

Cài đặt DPI của chip chuột: Chân DPI, được sử dụng để đặt giá trị của DPI, sau đây được chia thành ba tình huống để giới thiệu việc sử dụng chân DPI.
Cài đặt 1200 DPI: trạng thái này là trạng thái mặc định, phương pháp điện trở kéo lên bên trong được sử dụng hoặc có thể kết nối điện trở kéo lên 51K ohm bên ngoài.Khi bật nguồn IC, hãy kiểm tra trạng thái của chân này và thấy rằng không có mức bên ngoài nào được kết nối hoặc một điện trở kéo lên 51K ohm bên ngoài được kết nối, hãy đặt DPI bên trong thành 1200. Sơ đồ mạch ứng dụng điển hình, như thể hiện trong hình bên dưới Hiển thị:

Đặc điểm chính của chip chuột có dây:
1. Giao diện USB, giao diện PS2
2. Nguồn điện 5V duy nhất
3. Tương thích với chuột Microsoft IntelliMouse 3D.Hỗ trợ hệ điều hành Microsoft Windows Vista, XP, 2000, ME và 98
4. Tuân thủ Microsoft WHQL và USB-IF
5. Nút hỗ trợ: trái, trung tâm, phải;hỗ trợ cài đặt DPI bộ mã hóa trục Z cơ học: 800/1200 có thể được đặt cố định
6. DPI, bạn cũng có thể tự động chuyển đổi giữa 400, 800, 1200, 1600
7. Với chế độ ngủ và chức năng tự động đánh thức
8. Tích hợp mạch quản lý nguồn điện;
9. Mạch ổ đĩa LED tích hợp
10. Không có thiết kế dao động tinh thể bên ngoài
11. Tích hợp cao, ít thành phần bên ngoài
12. Tuân thủ chỉ thị ROHS
13. Gói DIP12

Các thông số điện của chuột không dây:

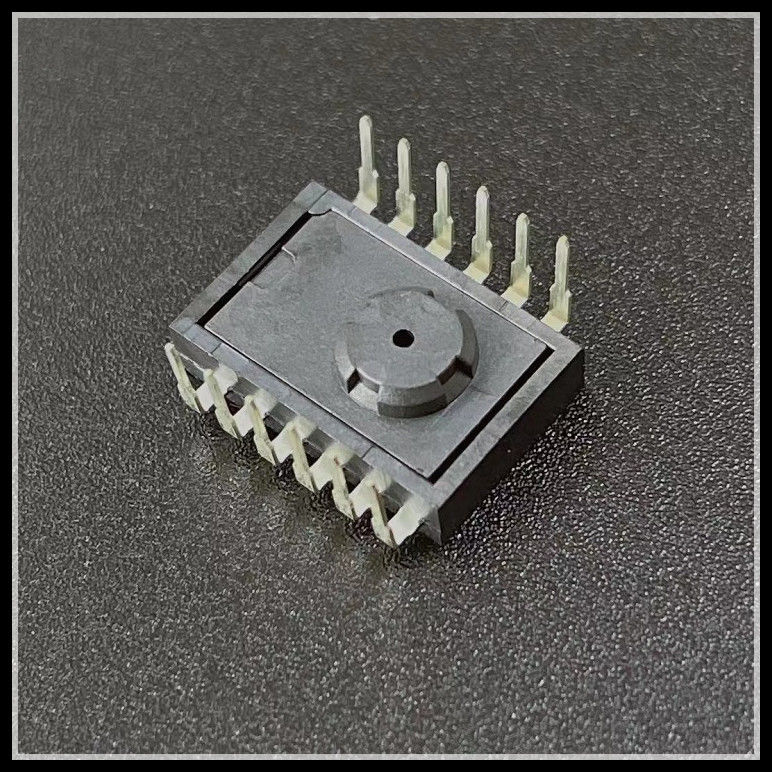

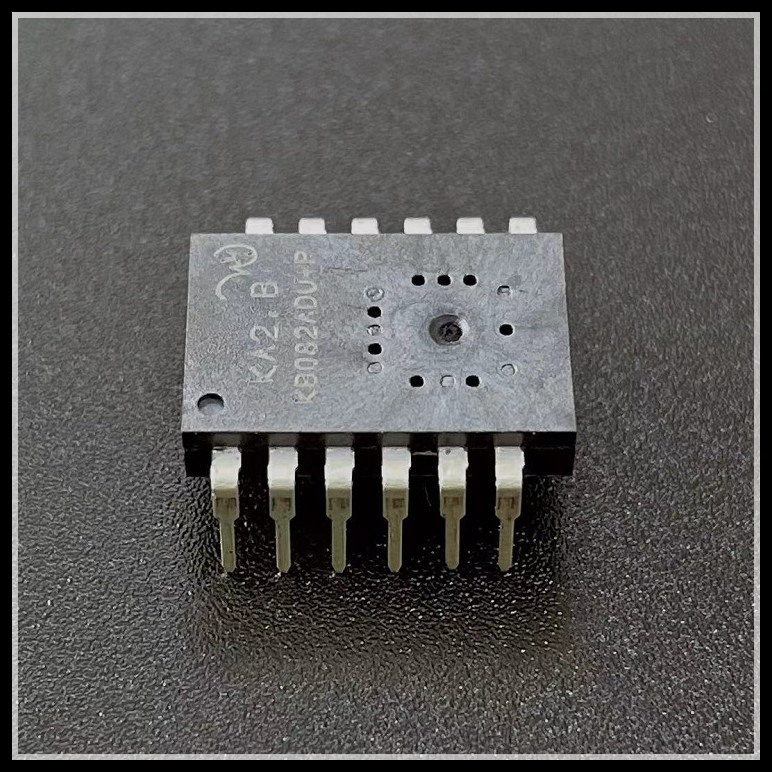

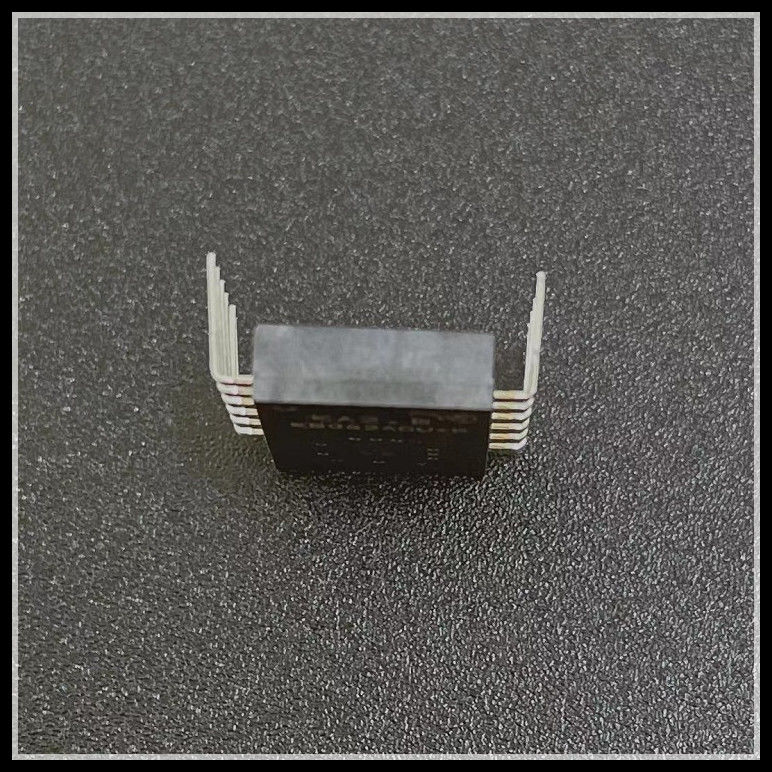

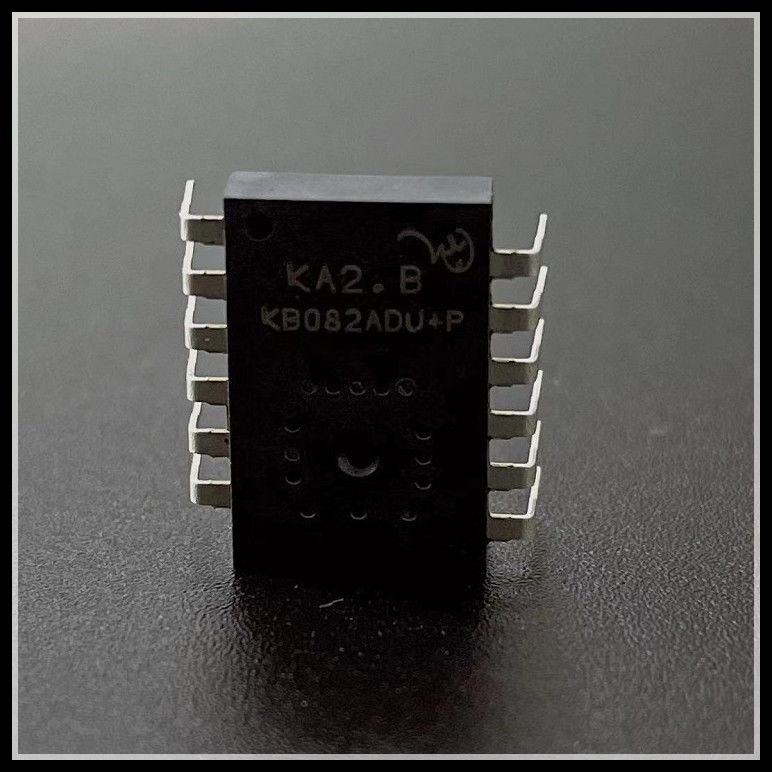

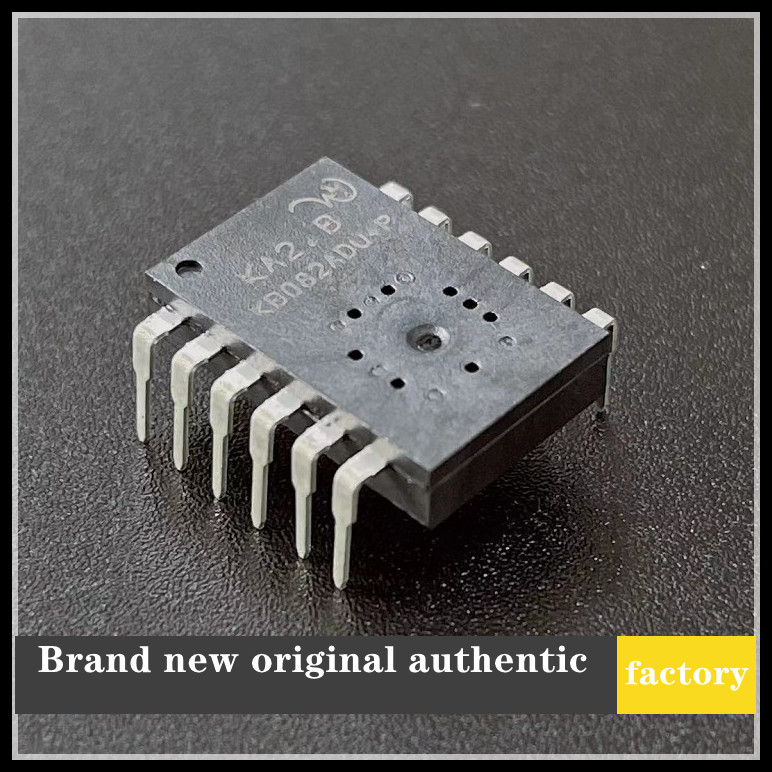

Hình ảnh sản phẩm trình bày:
