Chip chuột quang không dây USB 3.2V với mạch tích hợp IC 3204 3205

Tên sản phẩm IC: Chip chuột quang không dây
Mẫu sản phẩm chip: GZ-P001-KA8
Mô tả sản phẩm mạch tích hợp: KA8 là chip chuột quang tích hợp cao giao tiếp USB áp dụng công nghệ sản xuất tiên tiến hơn và khả năng cảm quang tốt hơn, có thể thay thế chip pha gốc 3205 và 3204;
Ứng dụng sản phẩm: chuột quang USB không dây;

Sơ đồ bố trí chân chip:

Mô tả pin chip:

Đặc điểm của chip chuột không dây:
1. Nguồn điện duy nhất, phạm vi cung cấp điện: 1,7V đến 3,2V
2. Công nghệ dự đoán dịch chuyển quang học chính xác
3. Cảm biến chuyển động 2-D rất tốt
4. Hỗ trợ tốc độ di chuyển cực nhanh
5. Tốc độ di chuyển tối đa: 28 inch / giây
6. CPI lên đến 1600
7. Một khi bạn không tập thể dục, hãy ngay lập tức chuyển sang chế độ tiết kiệm năng lượng
8. Truyền dữ liệu được thực hiện thông qua giao diện nối tiếp
9. Tích hợp bộ hẹn giờ năng lượng thấp (LPT), có hai chế độ sleep1 / sleep2
10. Chuột có thể được đánh thức bằng chân MOTSWK và cảm biến có thể đánh thức từ chế độ ngủ
11. Điện trở giới hạn dòng điện của đèn LED: 68 ohms -470 ohms (tùy thuộc vào giải pháp thực tế để xác định điện trở), khuyến nghị: 100 ohms

sự chỉ rõ:
Nguồn cung cấp điện áp hoạt động: 1,73V ~ 1,94V (VDD và AVDD ngắn) 2,2V ~ 3,2V (VDD) Ống kính quang học: 1: 1 Tốc độ: 28 inch / giây CPI: 400/500/600/800/1000 (Mặc định) Tốc độ khung hình 1200/1600 CPI: 3000 khung hình / giây.Dòng hoạt động điển hình:
2mA @mouse chuyển động (bình thường)
300uA @Mouse không di chuyển (Sleep1)
60uA @Mouse không di chuyển (Sleep2)
7uA @ chế độ giảm sức mạnh

Giao diện SPI đăng ký đọc và ghi:
Thanh ghi trong phân đoạn địa chỉ 0X00 ~ 0X0E có thể được đọc và ghi trực tiếp;
Thanh ghi đọc và ghi trong phân đoạn địa chỉ 0X10 ~ 0X7F trước tiên phải mở thanh ghi bảo vệ đọc và ghi, nghĩa là, cấu hình hai thanh ghi sau (thường không được sử dụng trong các ứng dụng)
Soạn 0X5A thành 0X09;
Soạn 0X9A thành 0X5B.
Có một bộ dao động với tần số khoảng 24Mhz bên trong V108, có thể được chọn thông qua thanh ghi cấu hình.Cấu hình cụ thể như sau: đầu tiên bật tính năng chống ghi
Reg0X51 = 0x0B là để chọn điện trở bên ngoài, Reg0X51 = 0x09 là để chọn điện trở bên trong,
Reg0X53 là thanh ghi điều chỉnh điện trở bên trong.Khi Reg0X53 = 0x00, tần số là cao nhất và khi Reg0X53 = 0x7f, tần số là thấp nhất.Giá trị mặc định Reg0X53 = 0x48.

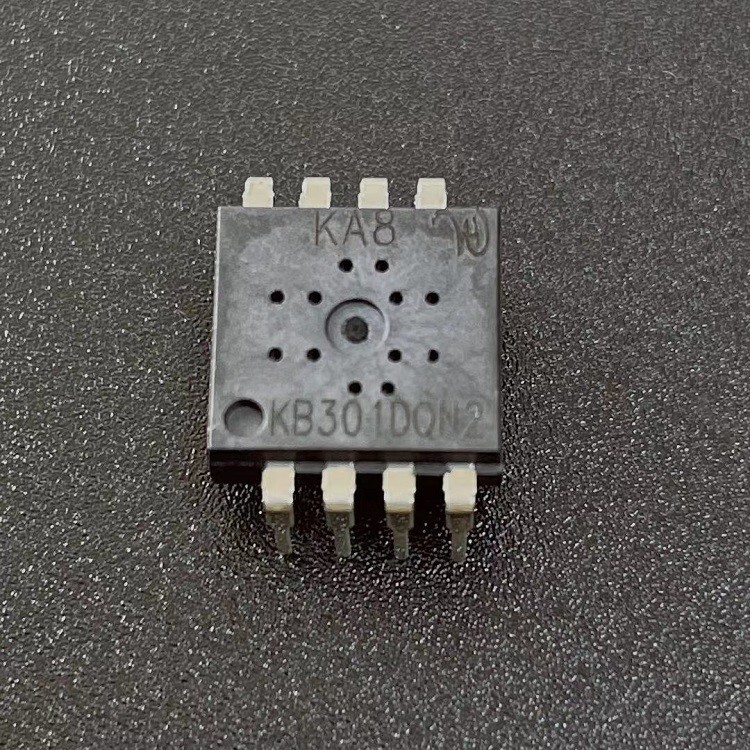

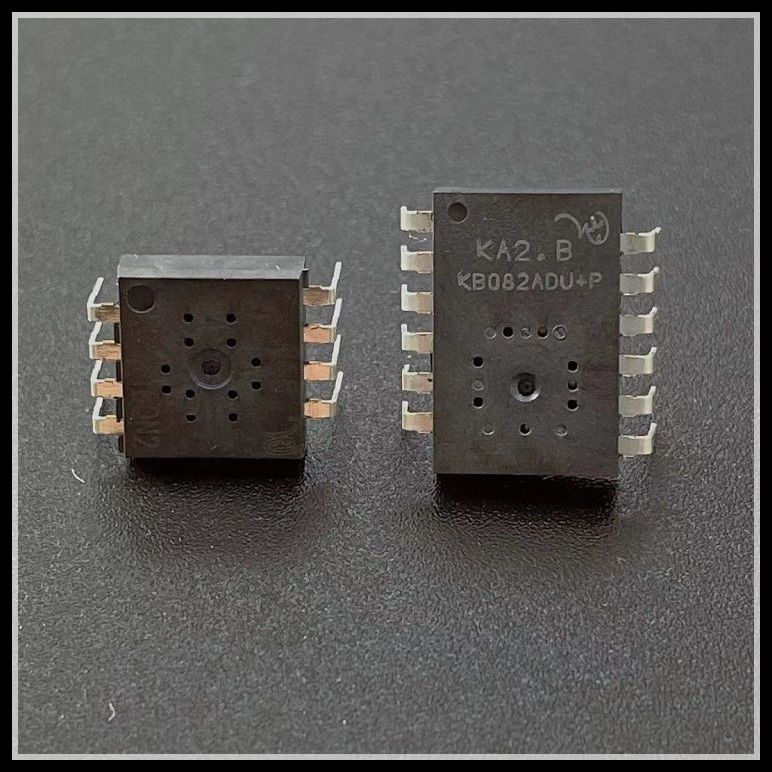

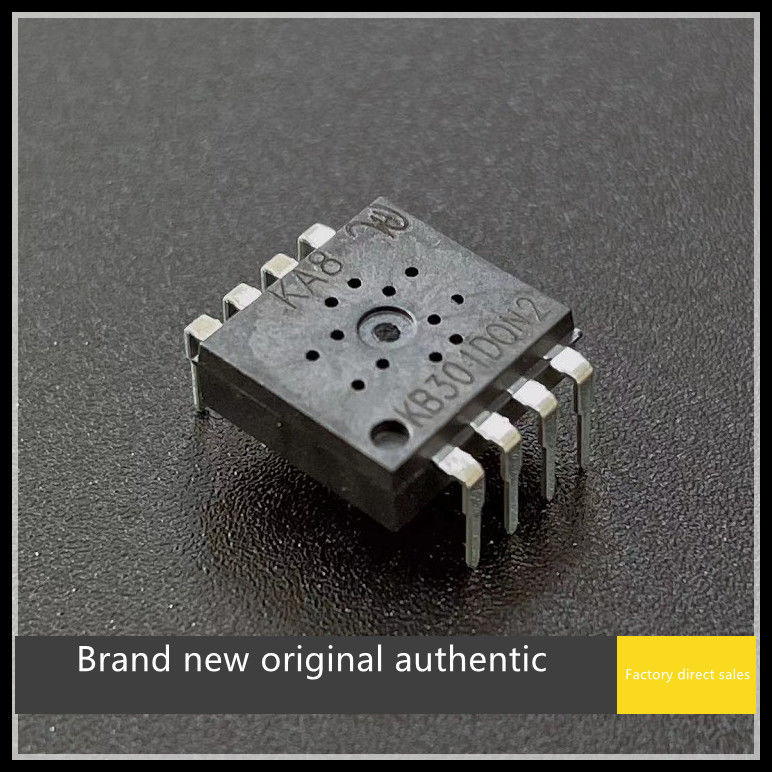

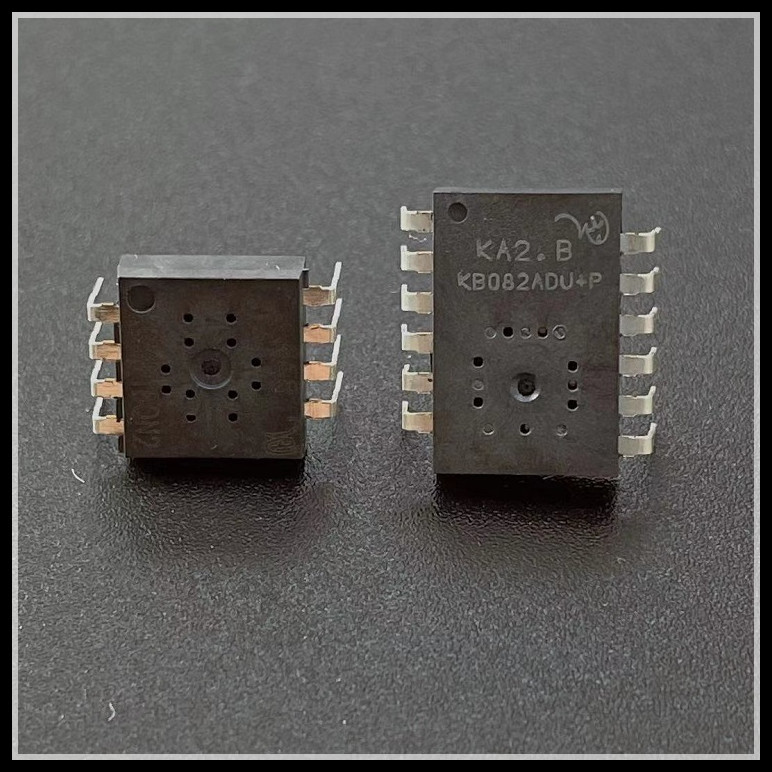

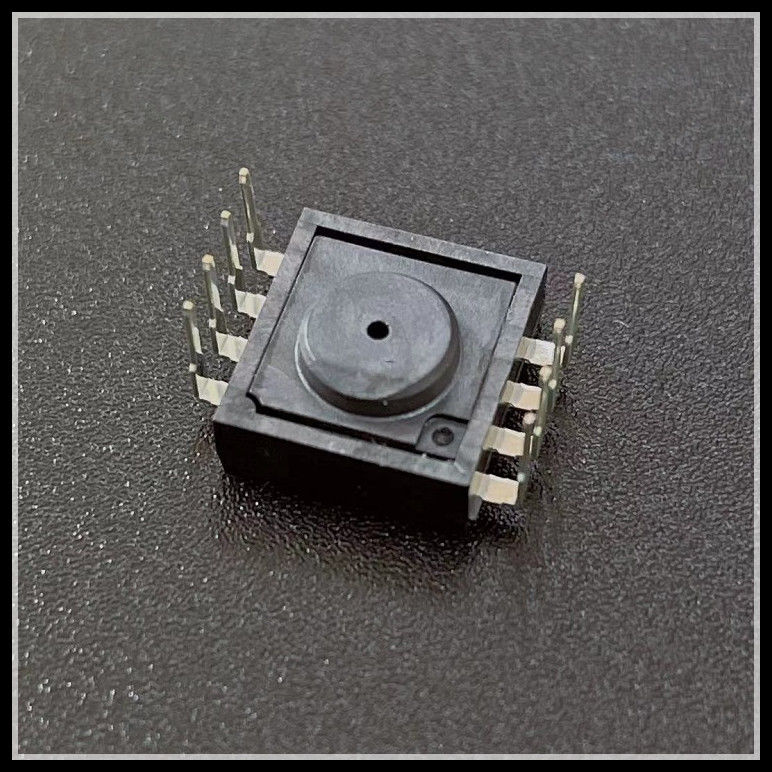

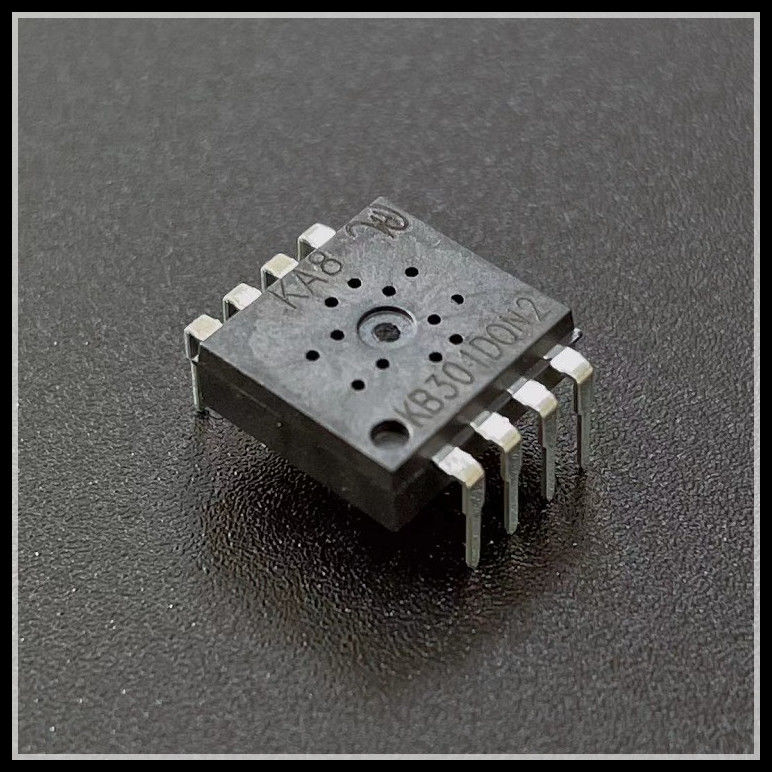

Hình ảnh Chip:
