Tên chip: Chip chuột quang
Mẫu chip chuột: GZ-P001-STC

Mô tả chức năng
Hẹn giờ / bộ đếm
Chip bàn phím cung cấp ba bộ đếm / bộ đếm thời gian 16 bit T0, T1, T2.Mỗi loại có thể được sử dụng như một quầy tổng hợp.Khi T0 / T1 / T2 được sử dụng làm bộ đếm thời gian, đơn vị thời gian được sử dụng để kích hoạt bộ đếm thời gian là chu kỳ máy.Một chu kỳ của máy tương đương với 12 hoặc 6 chu kỳ dao động, tùy thuộc vào việc người dùng cấu hình chip ở chế độ 12T hay chế độ 6T.Khi T0 / T1 / T2 được sử dụng làm bộ đếm, sự kiện đếm là chân tương ứng của T0 / T1 / T2 Thay đổi mức cao xuống thấp ". Ở chế độ này, chip lấy mẫu các chân T0 / T1 / T2 mỗi chu kỳ máy. Khi kết quả từ 1 đến 0, chip đếm 1 vào bộ đếm, cần lưu ý rằng khi hoạt động như một bộ đếm, độ rộng của xung cao hoặc xung thấp của chân T0 / T1 / T2 phải lớn hơn một chu kỳ máy. Có hai thanh ghi đặc biệt để cấu hình T0 và T1. Chúng là TMOD, TCON có hai thanh ghi đặc biệt để cấu hình T2. Chúng là T2MOD, T2CON
Cổng nối tiếp (UART)
Cổng nối tiếp của chip chuột là cổng song công, nó có thể gửi và nhận dữ liệu cùng một lúc.Dữ liệu được gửi và nhận chia sẻ cùng một thanh ghi đặc biệt SBUF.Thực tế có hai thanh ghi SBUF bên trong chip, một thanh ghi để gửi và một thanh ghi để nhận.Cổng nối tiếp có thể hoạt động ở 4 chế độ khác nhau.
Chế độ 0
Thông thường, chế độ này hoàn toàn được sử dụng để mở rộng cổng I / O của chip.Trong chế độ này, cả dữ liệu nhận và gửi đều đi qua chân RXD và TXD xuất ra đồng hồ dịch chuyển đồng bộ.Những gì được gửi hoặc nhận là dữ liệu 8 bit, với bit thấp nhất đầu tiên và tốc độ truyền của nó được cố định ở 1/12 xung nhịp MCU.
Chế độ 1
Gửi qua chân TXD hoặc nhận khung dữ liệu 10 bit thông qua chân RXD.Khung dữ liệu bao gồm 1 bit bắt đầu (0), 8 bit dữ liệu và 1 bit dừng (1).Sau khi quá trình tiếp nhận hoàn tất, bit dừng được lưu trữ trong RB8 của SCON.Tốc độ truyền (chế độ 1) = 2SMOD X (tốc độ tràn T1) / 32 hoặc = Tốc độ tràn T2 / 16
Chế độ 2
Gửi qua chân TXD hoặc nhận khung dữ liệu 11 bit trên chân RXD.Khung dữ liệu bao gồm 1 bit bắt đầu (0), 8 bit dữ liệu, 1 bit thứ 9 có thể lập trình và 1 bit dừng (1).Khi gửi, bit thứ 9 đến từ TB8 của SCON.Khi nhận, chữ số thứ 9 sẽ được lưu trong TB8 của SCON.Tốc độ baud có thể là 1/32 hoặc 1/64 của tần số xung nhịp;tốc độ truyền (chế độ 2) = 2SMOD X OSC / 64
Chế độ 3
Chế độ 3 giống nhau ngoại trừ tốc độ truyền khác với Chế độ 2. Tốc độ truyền (chế độ 3) = 2SMOD X (tốc độ tràn T1) / 32 hoặc = Tốc độ tràn T2 / 16 Đối với tất cả các chế độ, việc ghi vào SBUF sẽ bắt đầu gửi.Đối với chế độ 0, nếu RI = 0 và REN = 1, quá trình tiếp nhận bắt đầu.Đối với các chế độ khác, nếu REN = 1 và một bit bắt đầu được đưa vào, nghĩa là, nếu có một cạnh rơi xuống, thì quá trình nhận bắt đầu.
Chế độ tắt nguồn
Người dùng đặt PCON.1 để làm cho chip chuyển sang chế độ tắt nguồn.Trong chế độ tắt nguồn, đồng hồ chip bị dừng.RAM bên trong và SFR của chip vẫn không thay đổi.Phương pháp đánh thức có thể là thiết lập lại phần cứng hoặc các ngắt bên ngoài / INT0, / ITN1, / INT2 và / INT3.Khi thiết lập lại phần cứng, hãy chú ý ít nhất để chân RESET cao trên 10ms để ổn định xung nhịp.Chương trình bắt đầu thực thi từ địa chỉ 0x0000.Nếu là đánh thức ngắt bên ngoài, chương trình sẽ nhảy vào vector ngắt và thực hiện xử lý ngắt.Để sử dụng ngắt ngoài để đánh thức, ngắt ngoài phải được cài đặt chính xác trước khi vào chế độ ngắt nguồn.

Trạng thái ghim ở chế độ IDLE và chế độ tắt nguồn:

Các thông số điện của chuột không dây:

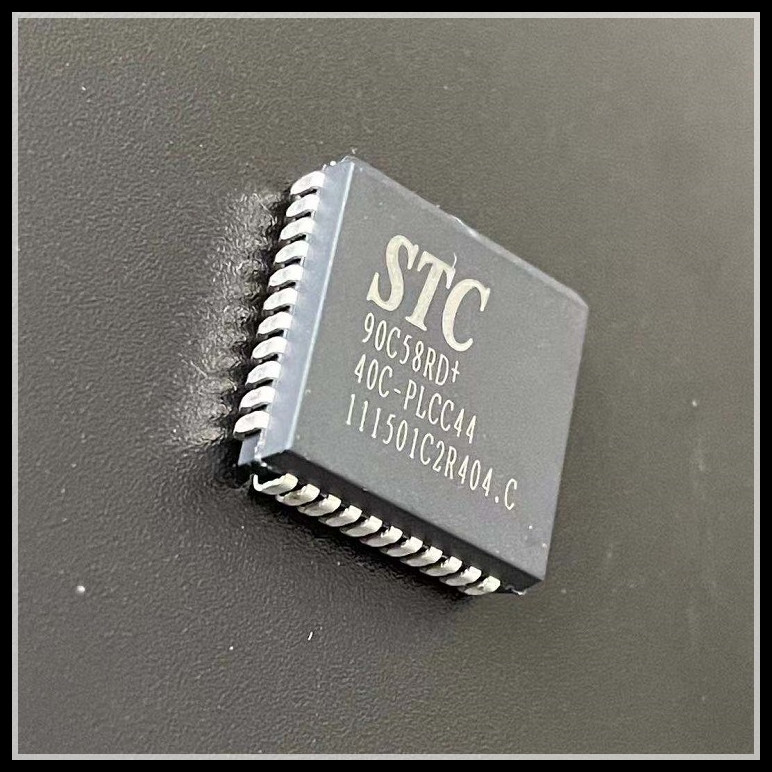

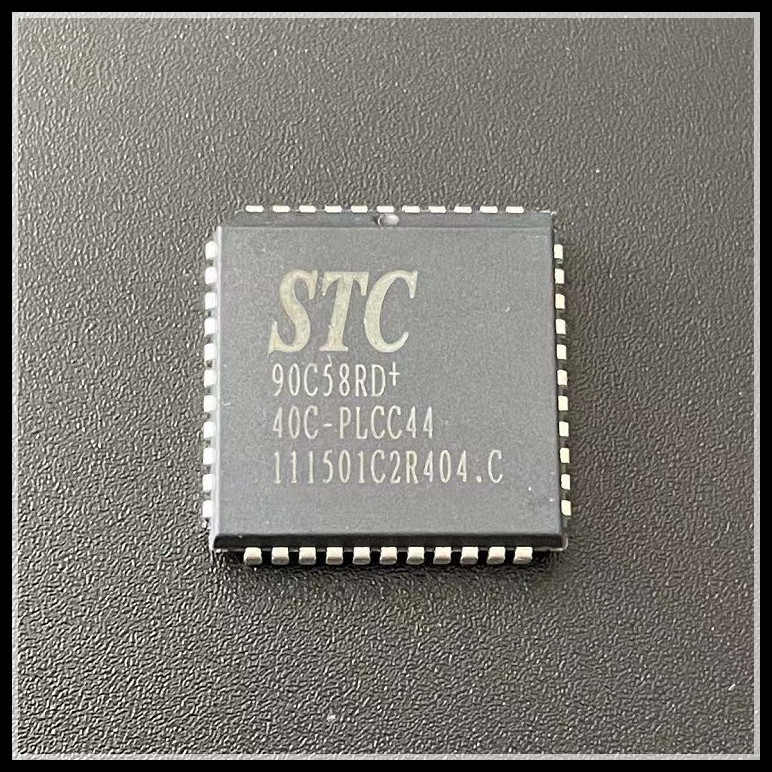

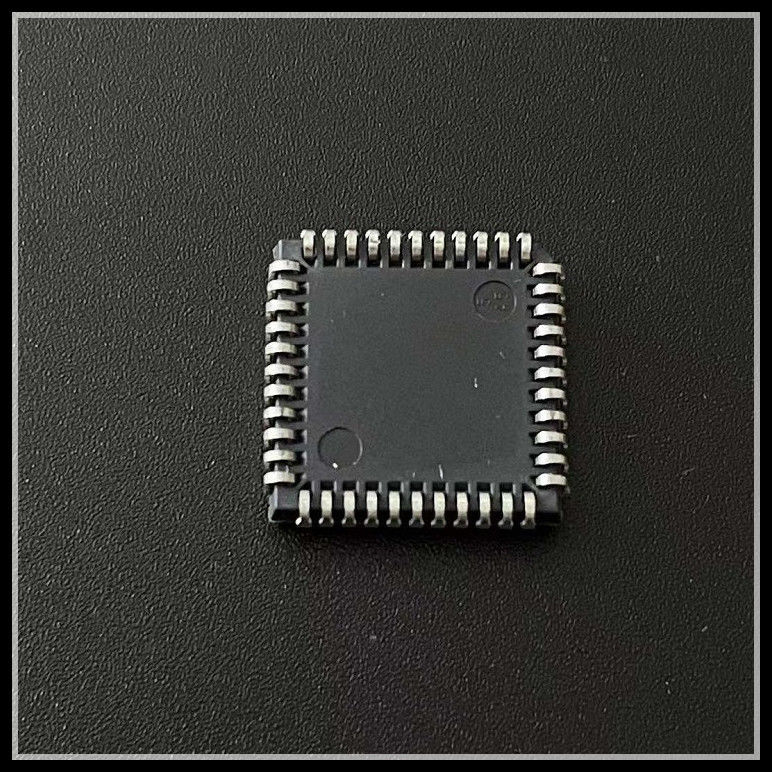

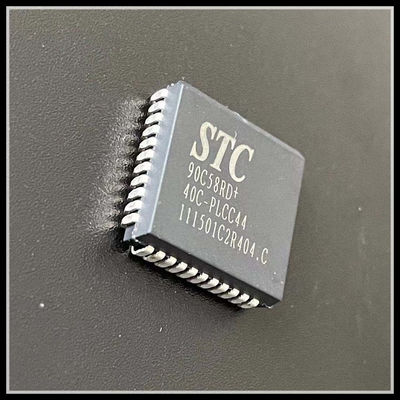

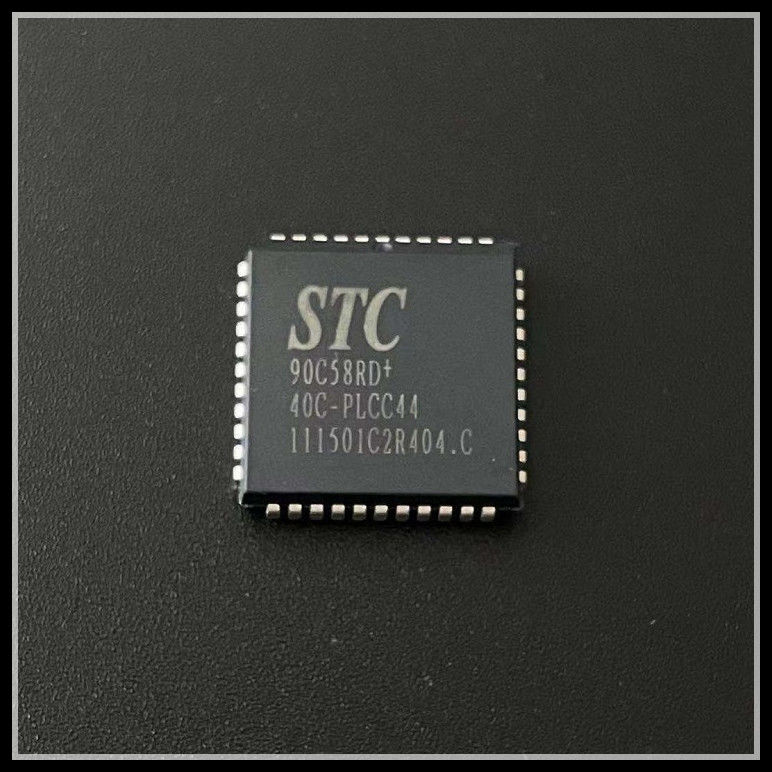

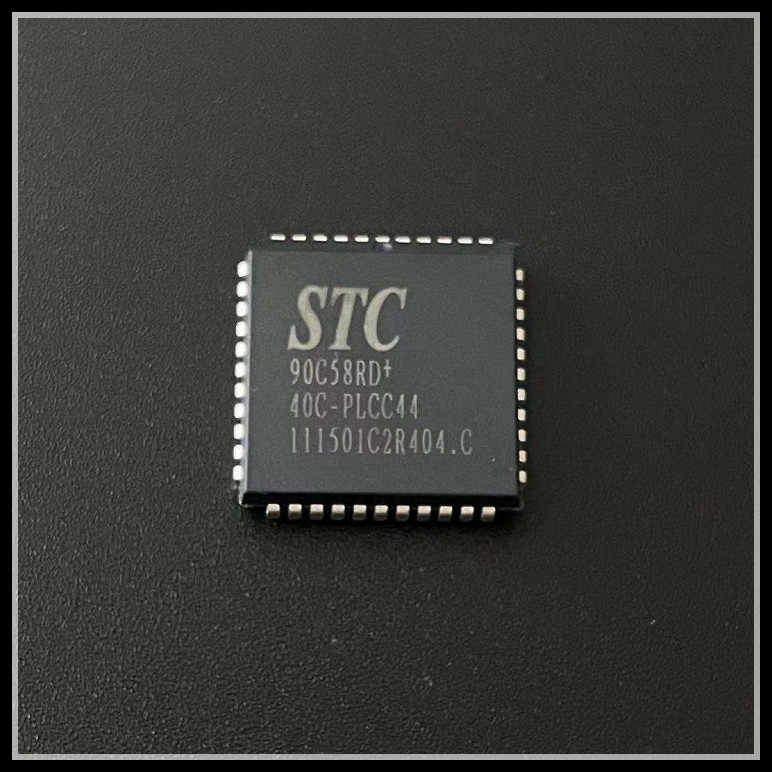

Hình ảnh sản phẩm trình bày:
